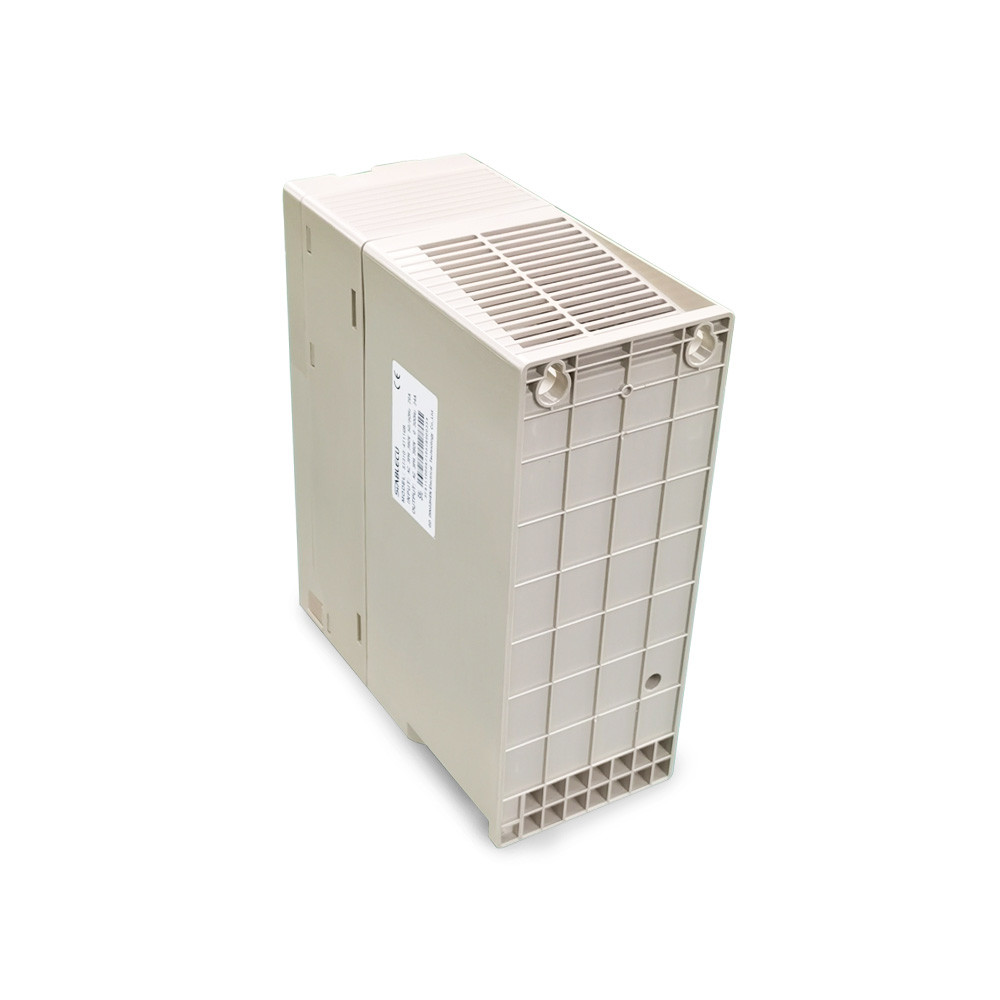

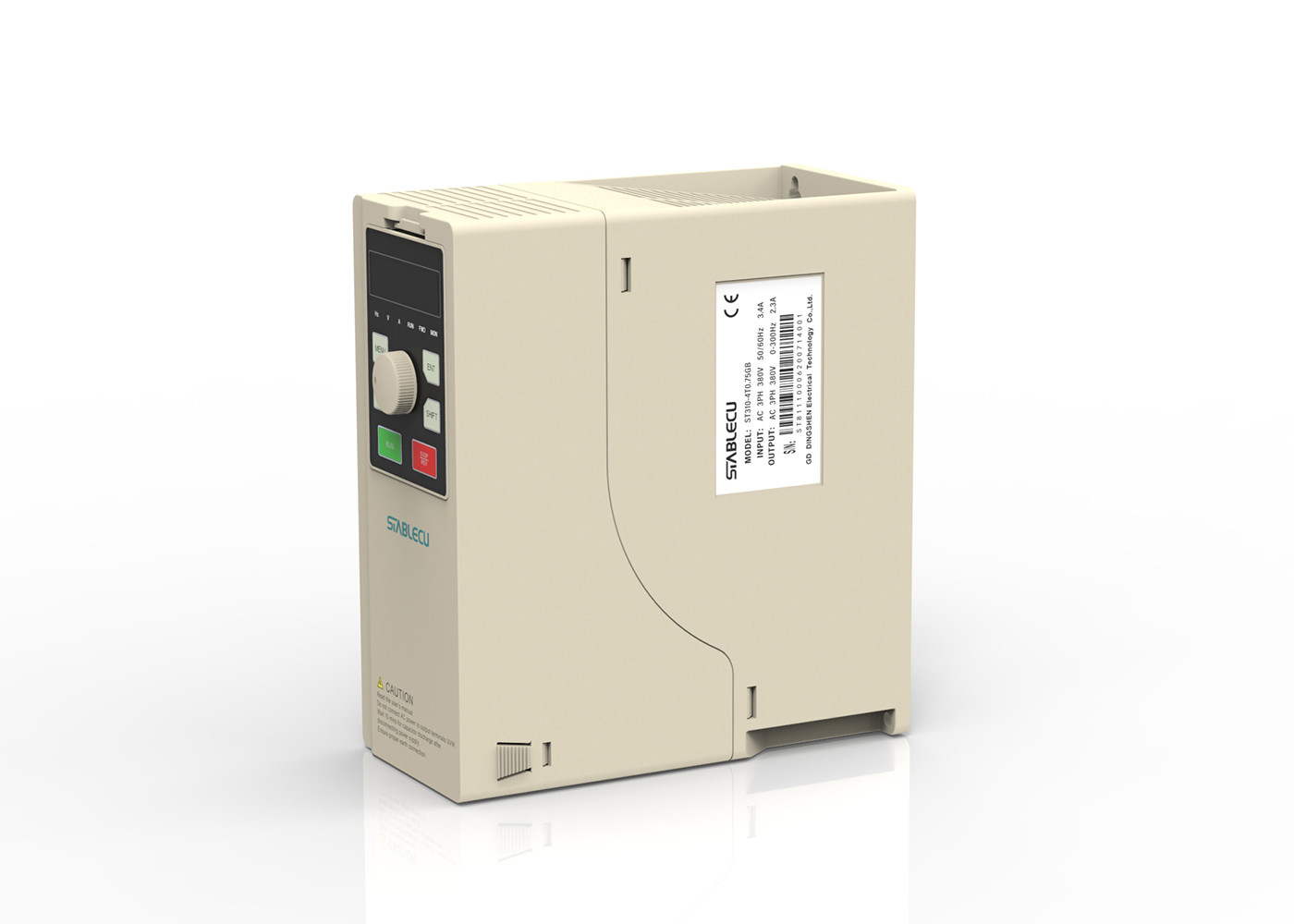

Wektorowy falownik serii ST310 11KW 380V 50Hz 60Hz AC Trójfazowy szary

Seria St310 11KW 380V Zmienny falownik 50Hz 60Hz AC Trójfazowy VFD VSD Szary

Wprowadzenie przetwornicy częstotliwości (VFD)

Napęd o zmiennej częstotliwości (VFD) to urządzenie sterujące mocą, które wykorzystuje technologię konwersji częstotliwości i technologię mikroelektroniczną do sterowania silnikami prądu przemiennego poprzez zmianę częstotliwości zasilania roboczego silnika.Falownik składa się głównie z prostownika (AC na DC), filtra, falownika (DC na AC), jednostki hamulcowej, jednostki napędowej, jednostki wykrywającej i mikroprocesora.Inwerter przez wewnętrzny IGBT wyłączony, aby dostosować napięcie i częstotliwość zasilania wyjściowego, zgodnie z rzeczywistymi potrzebami silnika, aby zapewnić wymagane napięcie zasilania, aby dodatkowo osiągnąć cel oszczędzania energii, regulacji prędkości, falownik ma wiele funkcji zabezpieczających, takich jak przetężenie, przepięcie, ochrona przed przeciążeniem i tak dalej.

Cechy produktu przemiennika częstotliwości

Zalety konstrukcyjne:
1. Niezależny kanał powietrzny rozpraszający ciepło, z jednej strony, może skutecznie zapobiegać zewnętrznemu kurzowi, zanieczyszczeniom olejowym i innym zanieczyszczeniom do wnętrza, powodując z drugiej strony PCB, komponenty i inne korozja zwarcia, może grać bardzo dobrze Efekt rozpraszania ciepła, zmniejsza uszkodzenia produktów korozyjnych przez gaz, poprawia stabilność produktu.
2. Korzystanie z 4-warstwowej precyzyjnej płytki PCB i nowej generacji technologii modułów IGBT, a przede wszystkim przy użyciu zintegrowanej elektroniki IC.
3. Objętość falownika nowej generacji jest mniejsza, a waga jest lżejsza, oszczędzając miejsce na instalację, oszczędzając koszty transportu.
Zalety projektowania oprogramowania:
1. Wybrano najnowszy układ DSP HIGH-SPEED TI, a oprogramowanie sterujące z niezależnymi prawami własności intelektualnej służy do maksymalizacji charakterystyki oprogramowania i sprzętu, dzięki czemu silnik działa statycznie w różnych środowiskach aplikacji.
2. Nowy algorytm ograniczania prądu fala po fali, stabilność sterowania prądem i napięciem, aby zapewnić przetwornicę częstotliwości w warunkach granicznych bezawaryjnej pracy.
3. Zupełnie nowy prąd, napięcie, algorytm sterowania oraz unikalna kontrola prądu wzbudzenia, aby zapewnić bezawaryjny szybki rozruch i zatrzymanie silnika.
4. Nowy model silnika, prędkość obrotowa silnika o niskiej częstotliwości jest stabilna, moment obrotowy jest duży, kontrola prądu jest dokładna, zatrzymanie bezbłędne, prędkość obrotowa silnika o wysokiej częstotliwości jest stabilna, prąd jest mały.
5. Nowy algorytm śledzenia prędkości oprogramowania, prąd śledzenia, wpływ napięcia jest mały, dokładna prędkość śledzenia.
6. Częstotliwość nośna może być automatycznie regulowana za pomocą temperatury konwersji częstotliwości i częstotliwości roboczej, aby zapewnić niezawodne działanie w warunkach niskiego wzrostu temperatury konwersji częstotliwości.
7. Najwyższa częstotliwość standardowej maszyny to 3000 Hz, która może spełnić wymagania przetwarzania wielofunkcyjnego, może realizować różne zastosowania przełączania częstotliwości.
8. Super przeciążalność, 150% 60S, 180% 10S, 200% 0,5S
9. Domyślny jeden zestaw parametrów silnika, można dostosować wiele zestawów parametrów silnika, może napędzać różne typy silników.
10. Czterokrotny zapis parametrów błędu, zapisz szczegółowy stan falownika, gdy usterka wystąpi szczegółowo, i zapisz maksymalny prąd, maksymalne napięcie i maksymalną temperaturę podczas pracy falownika, co jest wygodne do analizy i leczenia po wystąpi usterka.
11. Kompletna funkcja ochrony maszyny (w tym zabezpieczenie nadprądowe i przepięciowe, zabezpieczenie przed zwarciem do ziemi jest zakończone, zabezpieczenie IGBT pass-through, ochrona przed nieprawidłowym wykrywaniem prądu, przekaźnik wciąga nieprawidłowe funkcje ochronne).
12. Doskonała funkcja ochrony zasilania (zacisk płyty sterującej 24 V, 10 V, wyjście analogowe AO1/AO2 zabezpieczenie przed zwarciem i przeciążeniem)
13. Szerokie napięcie: spełnia międzynarodowe standardy, w tym w Europie, Ameryce Północnej, Indiach i inne wymagania dotyczące sieci trójfazowej 380-480 V.
Zalety konstrukcji sprzętu:
1. Pokrętło panelu przyjmuje pokrętło enkodera, dużą precyzję, stabilną prędkość, długą żywotność.
2. Panel operacyjny przyjmuje najnowszy pomysł na projekt, dzięki czemu demontaż i instalacja są wygodniejsze i bardziej niezawodne.
3. Standardowe porty sieciowe służą do podłączenia płyty sterującej i panelu operacyjnego.Szybkość transmisji sygnału jest duża, a odległość duża.
4. Jeden port komunikacyjny 485, obsługuje protokół Modbus, tryb RTU
5. Wentylator rozpraszający ciepło przyjmuje kontrolę temperatury, aby zapewnić skuteczne rozpraszanie ciepła i przedłużyć żywotność wentylatora.
6. Przegroda wentylatora jest zdejmowana i może być wyciągnięta bezpośrednio.Łatwe dla użytkowników przeprowadzanie codziennej konserwacji.W ten sposób przedłużając żywotność maszyny.
7. Wybierz wentylator chłodzący o długiej żywotności i dużej objętości powietrza, skutecznie zmniejsz wzrost temperatury przetwornicy częstotliwości i zapewnij niezawodną i stabilną pracę produktów.
8. Zacisk okablowania został zaprojektowany jako wysuwana przegroda, która jest wygodna do zainstalowania podczas okablowania.Po podłączeniu
linii, włóż płytkę partycji i równomiernie podziel klasę linii.
9. Dno maszyny o małej mocy jest wyposażone w rysunek rozmiaru instalacji, a cała seria jest wyposażona w pozycję otworu montażowego szablonu powłoki papierowej o proporcjach 1/1, aby uzyskać wygodniejszą i szybszą instalację szafki elektrycznej .

Inne modele przetwornicy częstotliwości

Numer pozycji	Napięcie (V)	Moc (KW)	Prąd wejściowy (A)	Prąd wyjściowy (A)	Moc rezystora hamowania (KW)	Rezystor hamowaniaRezystancja (Ω)	Uwaga
ST310-2T0.75 GB	3 fazy 220V±10%	0,75	5.0	3,8	150	250(≧100)	WBUDOWANE
ST310-2T1,5 GB		1,5	6,0	5,5	300	200(≧100)
ST310-2T2.2 GB		2.2	10,5	9,0	800	100(≧75)
ST310-2T3,7 GB		3,7	10,5	9,0	800	100(≧75)
ST310-2T5,5 GB		5,5	20,5	17	1500	50(≧ 75)
ST310-2T7,5 GB		8	35	30	2000	40 (≧25)
ST310-2T11GB		11	50	45	5000	30(≧16)
ST310-2T15G		15	65	60	6000	20(≧16}	OPCJONALNY
ST310-2T18.5G		18,5	80	75	9000	16(≧10)
ST310-2T22G		22	95	91	9000	13(≧10)
ST310-2T30G		30	118	112	11KW	10(≧8)
ST310-2T37G		37	80	75	9000	16(≧10)
ST310-2T45G		45	95	91	9000	13(≧10)
ST310-2T55G		55	192*	210	22KW	5(≧3.3)
